細胞倒置顯微鏡

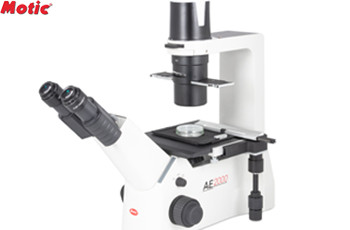

麥克奧迪AE2000倒置相差顯微鏡
麥克奧迪AE2000倒置相差顯微鏡配置長工作距離平場消色相差物鏡，兼容細胞培養板、培養皿和培養瓶，可用于組織細胞培養物、具體等微生物、懸浮體、沉淀物等觀察和圖像采集。
設備名稱：倒置顯微鏡 倒置相差顯微鏡 Inverted microscope
制 造 商：廈門麥克奧迪公司 產 地：中國
品 牌：麥克奧迪/Motic
型 號：AE2000
商品價格見：【訂貨指南】
主要功能用途
麥克奧迪AE2000倒置顯微鏡配有長工作距離聚光鏡，長工作距離平場消色差物鏡及相襯裝置，可使用各種多孔培養板、皮氏培養皿和細胞培養瓶，可以用于微生物、組織細胞、懸浮體、沉淀物等的觀察與圖像拍攝。
性能特點
Motic AE2000倒置生物顯微鏡采用了Motic無限遠色差校正光學系統(Colour Corrected Infinity Optics, CCIS)和高品質的明場、相襯物鏡，是組織檢測、活細胞觀察的理想工具。
1、觀察筒
針對不同工作環境和觀察需要，AE2000提供多種觀察筒供選擇。
AE2000的觀察筒采用45°傾斜的設計，提供20mm的視場范圍。觀察筒可以360°自由旋轉，瞳間距可以在48mm - 75mm之間靈活調節。
三目觀察筒的分光比為20:80，用于記錄數碼圖像和視頻。
2、目鏡
AE2000倒置顯微鏡采用Motic無限遠色差校正CCIS光學系統。
高眼點(眼點，Eyepoint，是指能看到取景器內完整畫面時眼睛與目鏡筒內取景器的最遠距離)視點設計的取景器，眼睛無需貼著取景器觀察，不僅取景舒適，而且非常適合佩戴眼鏡的用戶使用。
Motic提供了0.1/10mm單向分劃板、0.1/10mm十字雙向分劃板、十字分劃板三種用于測量的目鏡分劃板。
3、三目CCD接筒
采用統一標準CCD接筒，和顯微鏡第三筒的連接尺寸都是38mm。
Motic接筒提供了1x，0.65x，0.5x三種倍數選項，可根據攝像頭芯片尺寸來選擇。

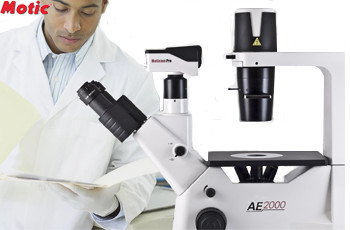

4、Motic數碼攝像頭
Motic提供經濟型CMOS攝像頭和CCD芯片研究級攝像裝置。數碼攝像頭標配配備軟件。
5、透射光照明系統
AE2000具有鹵素燈照明模塊、LED模塊照明模塊兩種選項。燕尾式裝配模式便于輕松更換聚光鏡。
標準配置為AE2000采用6V30W的鹵素燈，為全套物鏡提供了充足照明亮度，在40x相襯物鏡下，也可以精準觀察目標。
LED照明模塊LED照明發熱量低，對于觀察活體細胞組織十分有利。

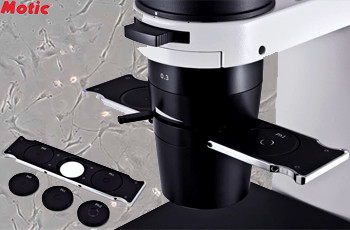

Motic的兩款聚光鏡共用一套相襯環。
AE2000照明管理采用了智能感應模式：機身上的紅外感應器可以感知是否有用戶在顯微鏡前工作，如果用戶離開顯微鏡15分鐘，儀器的電源會自動關閉；而當用戶返回時，感應器收到信號，將自動重新開啟電源。
6、物鏡轉換器
鋼球設計的四孔轉換器，側向傾斜的物鏡定位孔，很輕松看到并手動轉換物鏡倍數。
載物臺的防濺設計，有效防止使用時液體濺入顯微鏡主體內部，保證了設備的使用壽命。
7、物鏡
AE2000使用無限遠消色差平場物鏡，整套物鏡包括4x, 10x, 20x, 40x的明場和相襯系列。

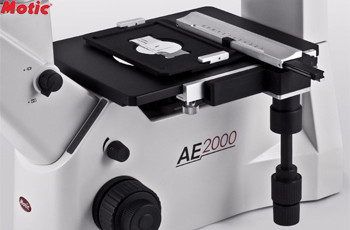

8、載物臺
192mm高度低位操作載物臺，操作舒適性高,表面噴漆處理耐磨損經用。
標準配置含有玻璃臺板和金屬臺板。
金屬臺板臺板中間有一個腰形孔，變換物鏡倍數時，物鏡前端不會直接碰到臺板。
使用細胞培養皿時，可采用手動X-Y軸移動的機械載物臺。
擴大載物臺面積可以采用托板組。將載物臺面積從200x239mm擴展到333x239mm。
9、圖像采集軟件
Motic Images Advanced 3.2圖像處理軟件提供捕捉、測量、用校準圓或刻度線進行精確校準等基本功能以外，還可以對選定目標進行濾鏡處理、分割及自動計數，并導出*.xls和*.txt格式的計數結果。
特有*.sfc 文件格式可以重新編輯圖像，并在圖像中添加音樂或聲音；
DIS模塊可以實現實時圖像的遠程共享；3D功能可以實時預覽圖像的三維效果。
主要技術規格

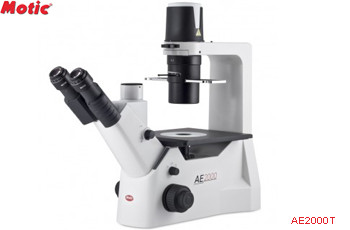

AE2000倒置相差顯微鏡分為雙目觀察、三目觀察-顯微成像兩款機型。三目觀察筒的分光比為20%:80%，可以用來進行拍照記錄。
型號 | AE2000 BIN | AE2000 TRI |
光學系統 | 無限遠色差校正光學系統(Color Corrected Infinity Optics, CCIS) | |
總放大倍數 | 20X - 400X | |
目鏡筒（Eyepiece tubes） | 觀察筒傾斜角可以在45°±15°的變化區自由調節 低眼點和高眼點高度差40mm | |
瞳距 (Interpupillary distance) 調節范圍48 mm - 75 mm | ||
鉸鏈式雙目45°傾斜 (Binocular 45° Inclined) | 鉸鏈式三45°傾斜 (Trinocular 45° Inclined) | |
分光比例 | NA | 標配20%觀察:80%攝像 選配100%觀察:0%攝像 |
目鏡（Eyepiece） | 高眼點平場大視野目鏡CPL 10X/22，屈光度可調，帶護眼罩 | |
分劃扳（graticules） | 十字刻度分劃板 1個（選配） 目鏡分劃板 1個（選配） 十字分劃板 1個（Reticle graticules選配） | |
物鏡轉換器（Nosepiece） | 傾斜四重（Quadruple）轉換器 五重傾斜式轉換器（Quintuple）可選 | |
物鏡（Objectives） | 長距平場物鏡 PL 4X：N.A. 0.1, W.D. 12.6mm(標配) | |
長距相襯物鏡 Ph 10X：Ph1, N.A. 0.25, W.D. 4.1mm(標配) | ||
長距相襯物鏡 LWD Ph 20X：Ph1, N.A. 0.3, W.D. 4.70mm(標配) | ||
長距相襯物鏡 LWD Ph 40X：Ph1, N.A. 0.5, W.D. 3.0mm(標配) | ||
長距相襯物鏡 Ph0 4X: N.A. 0.1, W.D. 12.6mm(選配) | ||
長距平場物鏡 PL 10X：N.A. 0.25, W.D. 16.8mm(選配) | ||
長距平場物鏡 LWD PL 20X：N.A. 0.3, W.D. 4.7mm(選配) | ||
長距平場物鏡 LWD PL 40X：N.A. 0.5, W.D. 3.0mm(選配) | ||
長距平場物鏡 LWD PL 60X | ||
聚光鏡（Condenser） | ELWD N.A. 0.30, W.D. 72mm (標配,移出聚光鏡時工作距離184mm) | |
LWD N.A. 0.5, W.D. 28 mm(選配) | ||
相襯推拉板 | 標配可調中：Ph1/Ph3/一個空位(配ELED聚光鏡) | |
選配可調中：Ph1/Ph3/一個空位(配LWD聚光鏡) | ||
對中望遠鏡(Focusing telescope) | 標配1個對中望遠鏡(Φ30) | |
透射光照明 (Transmitted illumination) | 標配6V/30W鹵素燈（Halogen） | |
3W LED，亮度可調 | ||
濾色片（Light filter） | Φ45mm蘭色濾色片組1個(標配) | |
Φ45mm綠色干涉濾色片1個(標配) | ||
Φ40mm中性濾色片1個(標配) | ||
Φ45mm毛玻璃片1個(標配) | ||
Φ45mm釹玻璃濾色片1個(選配) | ||
攝影目鏡 | NA | 2.5X攝影目鏡1個(選配) |
NA | 4x攝影目鏡1個(選配) | |
攝像接頭 | NA | 0.5X攝像連接筒組C型接口1個(選配) |
NA | 0.65X攝像連接筒組C型接口1個(選配) | |
NA | 1X攝像連接筒組C型接口1個(選配) | |
攝影接筒組 | 選配 | |
CMOS攝像頭 | 1/2.5 " CMOS 500 萬像素（2592×1944 有效像素） 像元尺寸2.2μm×2.2μm 圖像傳輸幀率：≈3.5~46.5幀/秒 快門：電子快門 掃描方式：逐行掃描 光亮要求：≥3 Lux 操作系統：Win XP/Vista/win7/win10專業版,Mac OSX以上版本 數據接口：USB2.0 | |
粗調焦進程 (Coarse focus) | 42mm/圈 | |
微調焦進程 (Fine focus) | 0.2mm/圈 | |
固定式載物臺（Stage） | W200×D239mm, Stage height 192mm | |
載物臺樣品導軌(Object guide) | 具有數字和字母比例 | |
X方向：數字刻度，從右到左可讀 | ||
Y 方向：字母刻度 | ||
載物臺附件 | 玻璃載物臺板1個(標配) | |
圓形載物臺板1個(標配) | ||
附加式機械載物臺1個，帶96孔板托架，128×86mm開孔(標配) | ||
35mm皮氏培養皿托架1個(選配) | ||
54mm皮氏培養皿托架1個(選配) | ||
65mm皮氏培養皿托架1個(選配) | ||
96孔板托架1個，132×88mm 開孔(選配) | ||
托板組1對(選配) | ||
血球計托架1個(選配) | ||
內六角扳手 | 2mm內六角扳手2個(標配) | |
恒溫載物臺 | MATS-U505R30 1個(選配) | |
主機重量 | 12.2kg | |
主機外形尺寸(W×D×H) | 217.5×556×497mm | |
安裝運行條件
工作環境溫度：15℃ ~ 40℃
工作電源：AC 100-240V, 50-60Hz, 1.2A
工作環境濕度：溫度31℃時最大相對濕度≤75% R.H.，40℃最大相對濕度時≤50% R.H.
組成配置
AE2000倒置顯微鏡主要用于對培養的組織細胞進行常規相差對比觀察和細胞顯微圖像采集。
標準配置內容包括：
AE2000顯微鏡主體；
ELWD 聚光鏡及相襯推拉板；
6V/30W 鹵素燈；
寬視場（直徑20mm）10x目鏡（CPL 10X/22）一對；
對中望遠鏡(Φ30) 1個；
4x平場物鏡（L 4X；N.A 0.10，W.D. 12.6 mm）和10x（PL Ph1 10X；N.A 0.25，W.D 4.1 mm）, 20x（LWD PL Ph2 20X；N.A 0.30，W.D 4.7 mm）, 40x（LWD PL Ph2 40X；N.A 0.50，W.D.3.0mm）平場相差物鏡物鏡1套；
載物臺玻璃載物臺板、圓形載物臺板、附加式機械載物臺(帶96孔板托架，128×86mm) 1套；
六角扳手工具1套。
當需要對細胞、病理切片等顯微圖像采集時，可選配數字攝像單元。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
顯微鏡鏡頭拭紙 | Motic | 1101001300041 | Each | Lens tissue paper (Pack 500) | 詢價 |
目鏡十字劃分板 | Motic | 1101001400141 | Each | Reticle with crosshair (?25mm) | 詢價 |
目鏡刻度尺劃分板 | Motic | 1101001401841 | Each | Reticle with 100 divisions in 10mm (?25mm) | 詢價 |
目鏡十字刻度劃分板 | Motic | 1101001401861 | Each | Reticle with crossed double scale 100 divisions in 10mm (?25mm) | 詢價 |
96孔板固定夾 | Motic | 1101000200252 | Each | Well plate holder (132x88mm) | 詢價 |
65mm培養皿固定夾 | Motic | 1101000200262 | Each | ? 65mm Petri dish holder | 詢價 |
35mm培養皿固定夾 | Motic | 1101000200272 | Each | ? 35mm Petri dish holder (only applicable with 1101000200262) | 詢價 |
54mm培養皿固定夾 | Motic | 1101000200282 | Each | ? 54mm Petri dish holder with slide holder 26x76mm | 詢價 |
血細胞計數板固定夾 | Motic | 1101000200292 | Each | Hemacytometer holder (35x76mm) | 詢價 |
附著式機械載物臺 | Motic | 1101000200011 | Each | Attachable mechanical stage with well plate holder (128 x 86mm) | 詢價 |
玻璃臺板 | Motic | 1101000201391 | Each | Glass stage insert | 詢價 |
載物臺擴展托板 | Motic | 1101000200493 | set | Auxilliary stages (2 pieces) | 詢價 |
長距聚光鏡 | Motic | 1101000201551 | Each | LWD condenser N.A. 0.40 (WD=53mm) | 詢價 |
備用鹵素燈泡 | Motic | 1101002400452 | Each | Quartz halogen lamp 6V/30W | 詢價 |
CMOS攝像頭 | Motic | Moticam 2506 | 1個 | 500 萬像素（2592×1944 有效像素） 像素尺寸：2.2μm×2.2μm 數據接口：USB2.0 | 詢價 |
0.5X攝像轉接口 | Motic | 0.5X | 1個 | 攝像連接筒組件 | 詢價 |
基本耗材
（略）
訂貨指南
AE2000倒置相差顯微鏡主要用于培養細胞生長狀態的常規觀察和細胞圖像采集。根據實際工作要求，可有2種配置方案。
序號 | 品名 | 貨號 | 套裝配置描述 | 報價 |
1-1 | 雙目倒置相差顯微鏡 | 1100103800043 | Motic AE2000 Binocular Inverted Microscopes | 詢價 |
1-2 | 倒置相差顯微鏡標準套裝 | 1100103800043-S | 細胞培養標準套裝配置包括： AE2000雙目倒置顯微鏡標配 35mm、54mm、65mm皮氏培養皿托架 | 詢價 |
2-1 | 三目倒置相差顯微鏡 | 1100103800054 | Motic AE2000 Inverted Trinocular Microscope | 詢價 |
2-2 | 三目倒置相差顯微鏡標準套裝 | 1100103800054-S | 細胞成像標準套裝配置包括： AE2000T倒置顯微鏡鏡； 35mm、54mm、65mm皮氏培養皿托架； 0.5X攝像連接筒組(C接口) ； 500萬像素研究級CMOS攝像裝置； 電腦工作站1套 motic advanced 3.2專業軟件 | 詢價 |
-
