Western Blot印跡成像系統
勤翔ChemiScope 6200 Western成像分析儀
勤翔GenoSens 6200 Western印跡膜-電泳凝膠成像分析儀配置進口600萬像素冷CCD內核和F0.8超高光通量電動鏡頭，采用自動控制軟件，可用于WB印跡、核酸蛋白電泳凝膠等樣品圖像采集分析。
設備名稱：Western成像分析儀 WB膜ECL化學發光成像儀
制 造 商：上海勤翔科學儀器有限公司 產 地：中國
品 牌：勤翔
型 號： GenoSens 6200
GenoSens 6200 Touch（觸摸屏）
產品規格：見【技術資料】欄
商品報價：見【訂貨指南】欄
主要功能用途

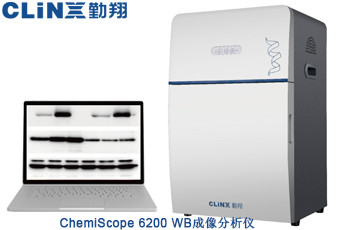

ChemiScope 6200 Western Blot成像分析儀是集合了蛋白免疫印跡膜、核酸蛋白凝膠等多種應用模塊于一體的新型圖像定量分析系統。
主要應用范圍包括：
1）Western Blot轉印膜檢測
采用熒光檢測模塊組件，可用于WB印跡膜的紫外、可見光到近紅外多通道熒光成像，實現一次Blot實驗同時檢測多種蛋白的功能；
先進的成像單元對微弱信號具有極高靈敏度，適用于常規底物-HRP酶的化學發光WB圖像檢測分析。
2）核酸凝膠檢測
各種熒光染料，如Ethiduim Bromide, SYBR Gold, SYBR Green, SYBR Safe, GelStar，Texas Red, Fluorescein等標記的DNA/RNA檢測。標配紫外透射臺適用于EB、Gel Red 等染料染色核酸凝膠，超薄藍光樣品臺支持Gel Green、SYBR Green 等核酸染料染色應用。
3）蛋白凝膠檢測
適用于考馬斯亮藍膠，銀染膠和熒光染料標記凝膠，如Sypro Red，Sypro Orange，Pro-Q Diamond，Deep Purple 標記膠/膜/芯片等。
4）其他樣品檢測
各種雜交膜，培養皿菌落計數等。
性能特點
ChemiScope 6200系列Western Blot成像分析儀采用創新設計，高分辨率制冷CCD相機結合F0.80的新型高通透鏡頭，能夠捕獲到信號極其微弱的化學發光和熒光樣品圖像，建立起WB檢測應用新標準。
成像單元原裝進口制冷CCD相機，具有極高靈敏度和信噪比，確保微弱信號的檢測并精確定量。
大口徑高通透電動鏡頭，可通過軟件實現精確聚焦。

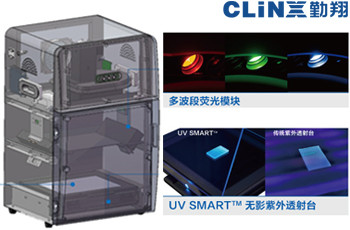

多色熒光成像功能：多波段熒光模塊配合8位電動濾鏡輪，實現從紫外、可見光到近紅外多通道熒光拍攝。
無損傷LED藍光樣品臺：對核酸片段亦無損傷，長效節能，安全環保。磁吸頂針式接口，觸摸式光強調節。
創新的觸摸屏/外接電腦切換方案，數據接口自由切換。
技術規格
ChemiScope 6200 Western Blot成像分析儀的技術規格如下。
型號 | ChemiScope 6200 | ChemiScope 6200 Touch |
操作控制方式 | 外置電腦 | 10.1英寸工業計算機觸屏操作或外置電腦 |
電動調焦鏡頭 | F/0.8高光通量鏡頭 | |
攝像頭 | CCD傳感器尺寸：12.49mm×9.99mm 多級半導體熱電式(TEC)制冷CCD，最低相對溫度-65℃（絕對溫度-30℃） 可調 F0.8 電動鏡頭 | |
圖像分辨率/有效像素?cái)?shù) | 605萬像索/2688×2200 pixels | |
圖像色階深度 | 16 bit ( 65536灰階) | |
像素大小 | 4.54μm×4.54μm | |
量子效率 | 75%@600nm | |
靈敏度 | 低于5pg經EB染色的雙鏈DNA | |
照明模式 | LED反射白光 | |
光源 | 1）UV SMART 紫外透射臺：190×260 cm；激發波長302nm，支持EB、Gel Red 等染料激發； 2）白光透射臺：尺寸190×260cm，用于考染、銀染等蛋白質電泳膠的觀察； 3）藍光透射臺：190×260cm，波長470nm，用于Gel Green，SYBR Green 等染料激發； 4）雙側LED 白光反射燈：樣品品位置及精確對焦提供照明，樣品白光成像； 5）590nm濾光片：可支持EB（溴化乙錠）在紫外光激發下橙紅色的熒光的觀察應用； 6）LED熒光檢測模塊由激發光源/熒光濾光片組成，可選模塊包括： 紫外365nm（460nm/30nm） 藍色470nm（525nm/30nm） 530nm（585nm/20nm） 630nm（690nm/45nm） 660nm（715nm/30nm） 770nm（810nm/40nm）等。 支持RGB和近紅外熒光染料標記多色成像應用。 | |
安裝運行條件
GenoSens 6200 成像分析儀工作電源：AC 100-240V AC, 50/60Hz
相對濕度范圍：max 80% @30℃
工作環境溫度：10℃ ～ 30℃
主機重量：34.5 kg
外觀尺寸（W×D×H)：435×395×700mm
（GenoSens 6200操作控制需外置windows系統電腦需USB3.0接口）
組成配置
ChemiScope 6200 Western Blot成像分析系統包括ChemiScope 6200主機、Clinx ChemiScope 圖像采集及分析軟件包和可選光學功能組件組成。
Clinx ChemiScope 圖像采集及分析軟件包，包含ChemiScope Capture 圖像采集軟件及ChemiScope Analysis圖像分析軟件。圖像采集軟件操作成像單元調整、圖像采集控制、光源控制等多功能于一體。圖像分析軟件主要用于圖像結果的半定量分析。
主機

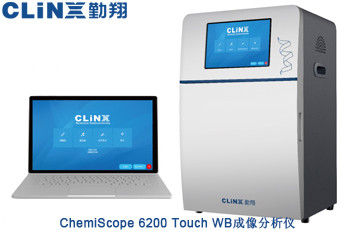

ChemiScope 6200成像分析儀按操作控制方式不同，分為觸摸屏平板電腦款和外置PC控制款兩個版本。兩款機型在技術性能和應用范圍、硬件兼容性方面完全一致。
主機標準配置包括：F0.8高光通量電動鏡頭和605萬像素冷CCD；590nm濾光片(核酸EB激發觀察)；無影紫外透射臺UV SMART（302nm波長UV光源）；雙反射LED 白光燈（凝膠觀察及照明用）、熒光激發光源安裝基座（空置，熒光功能升級用）和Clinx ChemiScope圖像采集、分析軟件包（U盤軟件鎖）。
標準應用主要用于Western Blot免疫印跡膜的底物-HRP酶化學發光成像分析，同時兼顧核酸、蛋白凝膠紫外觀察及EB熒光成像分析，考馬斯染色、銀染凝膠成像應用。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
ChemiScope 6200 成像分析儀 | 勤翔 | 1802002 | 1臺 | ChemiScope 6200 WB印跡ECL發光標準套裝 ChemiScope 6200標配出廠套件 | 詢價 |
ChemiScope 6200 Touch 觸摸屏成像分析儀 | 勤翔 | 1802012 | 1臺 | ChemiScope 6200 Touch標準套裝 標配組件包括： ChemiScope 6200 Touch標配附件； 10.1"工業級平板電腦（已預裝圖像采集軟件） | 詢價 |
主要附件
ChemiScope 6200 WB成像分析儀的可選配附件，主要包括核酸、蛋白凝膠樣品觀察方法配套樣品臺、熒光檢測（熒光激發光源濾片-配套檢測濾光片組合）套件。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
白光透射臺 | 勤翔 | 1801205 | 1個 | 用于經考染、銀染等蛋白質電泳凝膠的觀察和拍攝 | 詢價 |
藍光透射臺 | 勤翔 | 1801206 | 1個 | 激發波長470nm，用于激發使用Gel Green、 Sybr Green等替代EB的新型DNA熒光染料，對核酸膠進行拍攝和觀察 | 詢價 |
紫外激發光源 | 勤翔 | 1801301 | 1個 | 紫外激發熒光光源Ex365BL | 詢價 |
熒光檢測濾光片 | 勤翔 | 1801401 | 1個 | Em460/30F濾光片，用于紫外激發染料檢測 | 詢價 |
藍色激發光源 | 勤翔 | 1801302 | 1個 | 激發光源藍色激發熒光Ex470BL | 詢價 |
熒光檢測濾光片 | 勤翔 | 1801402 | 1個 | Em525/30F濾光片，用于藍光激發染料檢測 | 詢價 |
綠色激發光源 | 勤翔 | 1801303 | 1個 | 激發光源綠色激發熒光Ex530BL | 詢價 |
熒光檢測濾光片 | 勤翔 | 1801403 | 1個 | Em585/20F濾光片，用于綠光激發染料檢測 | 詢價 |
紅色激發光源 | 勤翔 | 1801304 | 1個 | 激發光源紅色激發熒光Ex630BL | 詢價 |
熒光檢測濾光片 | 勤翔 | 1801404 | 1個 | Em690/45F濾光片，用于紅光激發染料檢測 | 詢價 |
近紅外激發光源 | 勤翔 | 1801305 | 1個 | 激發光源近紅外熒光Ex660BL | 詢價 |
熒光檢測濾光片 | 勤翔 | 1801405 | 1個 | Em715/30F濾光片，用于近紅外激發染料檢測 | 詢價 |
近紅外激發光源 | 勤翔 | 1801306 | 1個 | 激發光源近紅外熒光Ex770BL | 詢價 |
熒光檢測濾光片 | 勤翔 | 1801406 | 1個 | Em810/40F濾光片，用于近紅外激發染料檢測 | 詢價 |
基本耗材
(略)
訂貨指南
ChemiScope 6200系列高靈敏度Western Blot成像分析儀采用進口高分辨率制冷CCD成像單元，技術性能處于國內外領先隊列。其核心定位為基于ECL化學發光原理的印記膜圖像采集和分析，必要時可選配熒光光源和配套濾光片進行印記多色熒光檢測分析。其次兼顧EB核酸、亮考蛋白凝膠觀察分析等常規凝膠成像分析系統應用。
對于轉基因操作實驗，提供了無毒安全SYBR Safe染料標記核酸的回收操作使用的藍光樣品臺選項。
而高質量的蛋白凝膠條帶定量分析，高亮度LED白光板則最理想的圖像分析光源。
序號 | 品名 | 貨號 | 套裝配置描述 | 報價 |
1 | ChemiScope 6200 印跡-凝膠基礎套裝 | 1802002-B | ChemiScope 6200成像儀(1802002) 1套 電腦工作站(國內采購) 1套 | 詢價 |
2-1 | ChemiScope 6200 分子生物套裝 | 1802002-M | 分子生物學基礎套裝配置包括： ChemiScope 6200成像儀(1802002) 1套 白光轉換板(1801205) 1個 電腦工作站(國內采購) 1套 | 詢價 |
2-2 | ChemiScope 6200 Touch 分子生物套裝 | 1802012-M | 分子生物學基礎套裝配置包括： ChemiScope 6200 Touch成像儀(1802012) 1套 白光轉換板(1801205) 1個 電腦工作站(國內采購) 1套 | 詢價 |
3 | ChemiScope 6200 基因工程套裝 | 1802002-G | 基因工程應用套裝配置包括： ChemiScope 6200成像儀(1802002) 1套 藍光透射臺(1801206) 1個 白光轉換板(1801205) 1個 電腦工作站(國內采購) 1套 | 詢價 |
-
